音叉を使ったエレクトレットコンデンサーマイク(ECM)のテスト

ウィットナー社製の音叉(A=440Hz)を使って、エレクトレットコンデンサーマイクECM)の動作確認を行いました。

f:id:mnishikawa:20201107120623j:plain

音叉を使ったコンデンサマイクのテスト

音叉を叩いて接触させると440Hzの正弦波が得られます。
これを使って、エレクトレットコンデンサーマイクECM)の出力波形をオシロスコープで観測することにより、期待通りの出力が得られているかを確認することができます。



テストの様子はこちらの動画を御覧ください。


音叉を使ったエレクトレットコンデンサーマイク(ECM)のテスト





このテストで用いた部品、機材はこちらです。









ダイソーのBluetoothワイヤレスイヤホンを分解してパーツ取り

ダイソーBluetoothワイヤレスイヤホンが300円で売ってました。
Bluetoothワイヤレスオーディオの機能があり、小型のスピーカーとマイク、リチウムポリマーバッテリー、Bluetoothレシーバーなどの部品を取る事ができ、部品取りデバイスとしてはなかなかお得だと思います。

f:id:mnishikawa:20201103195205j:plain

ダイソーBluetoothワイヤレスイヤホンを分解してパーツ取り

分解手順と、主要パーツの解説、Bluetoothオーディオレシーバーへの改造方法はこちらの動画を御覧ください。


ダイソーのBluetoothワイヤレスイヤホンを分解してパーツ取り



製品レビューはいろんな方が挙げられているのでこちらを参照ください。


ダイソー 300円 Bluetoothワイヤレス片耳イヤホン その大嘘を暴く!?



最後に、今回の分解、動作確認で使ったパーツ一覧を載せておきます。



・オーディオD級アンプ



・TP4056充電モジュール



・絶縁型DCDCコンバーター

akizukidenshi.com



 ・18650リチウムイオンバッテリ

fiseven 6pcs 18650 商品




・18650リチウムイオンバッテリー用ホルダー



・抵抗



コンデンサ





100均クリスマスツリーをイルミネーションLEDとメロディICで豪華にする工作

5年ほど前、100均(たぶんダイソー)で100円のクリスマスツリーを購入。毎年12月になると、職場の入り口に飾ってました。このままでも小さくてかわいいのですが、イルミネーションLED(1個40円)とサウンドIC(1個170円)を使ってアップグレードしてみました。 フルカラーで色をゆっくり変化させながら綺麗に光るLEDと、25曲のクリスマスソングを楽しめる豪華なツリーができました。

f:id:mnishikawa:20201018092310j:plain

豪華にした100均クリスマスツリー



目次





こんなふうに動きます&作り方の概要

動作の様子と作り方のダイジェストは次のビデオを御覧ください。


100均パーツで作るイルミネーション&メロディ付き電子クリスマスツリー





ベースとなる100均クリスマスツリーと加工

5年ほど前に100均(たしかダイソー)にて100円で買ってきた小型のクリスマスツリーをベースに使いました。

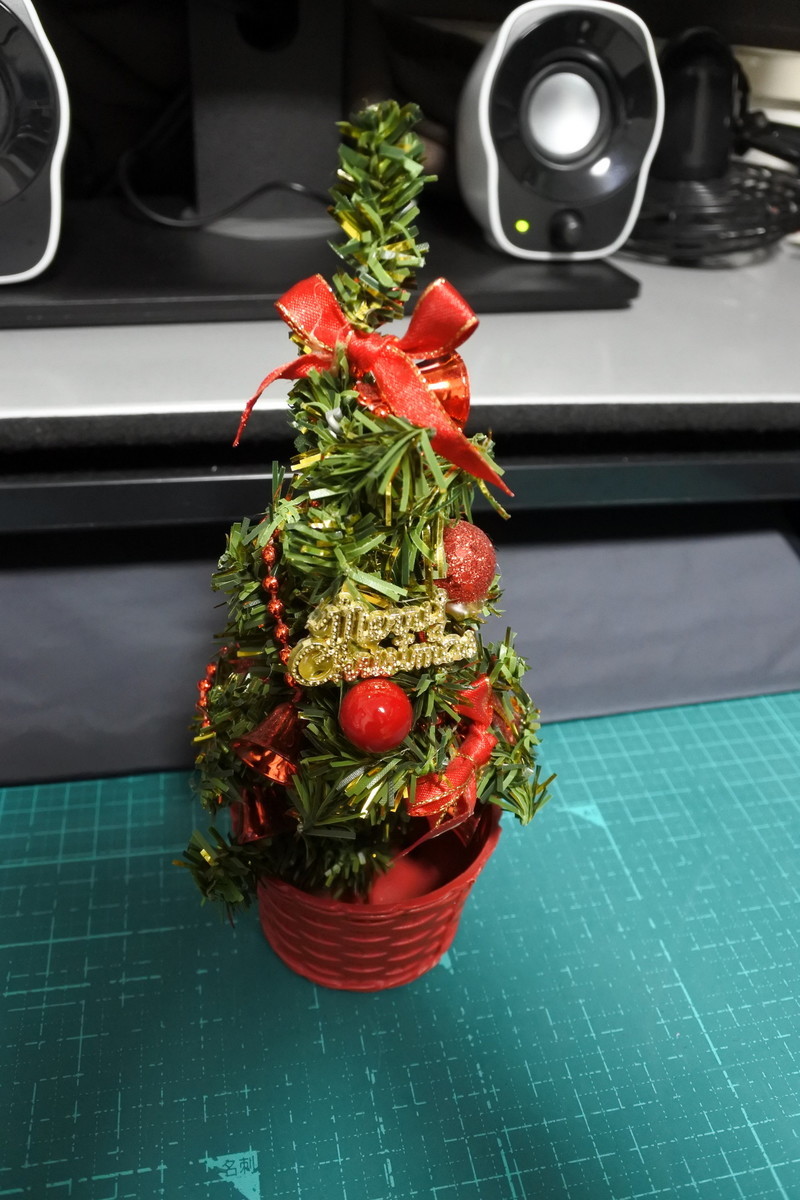

f:id:mnishikawa:20201010150725j:plain

100円のクリスマスツリー

このままでもかわいいのですが、ただの置物です。

まずは、加工をするためにツリーと植木鉢になってるパーツを分離します。

根本を見ると、ツリーと植木鉢パーツはホットボンドで接着されていました。

f:id:mnishikawa:20201010150806j:plain

100円クリスマスツリーの加工

どうやって加工するか根本を曲げたりしてたところ、バキッと折れて穴が空きました・・・。

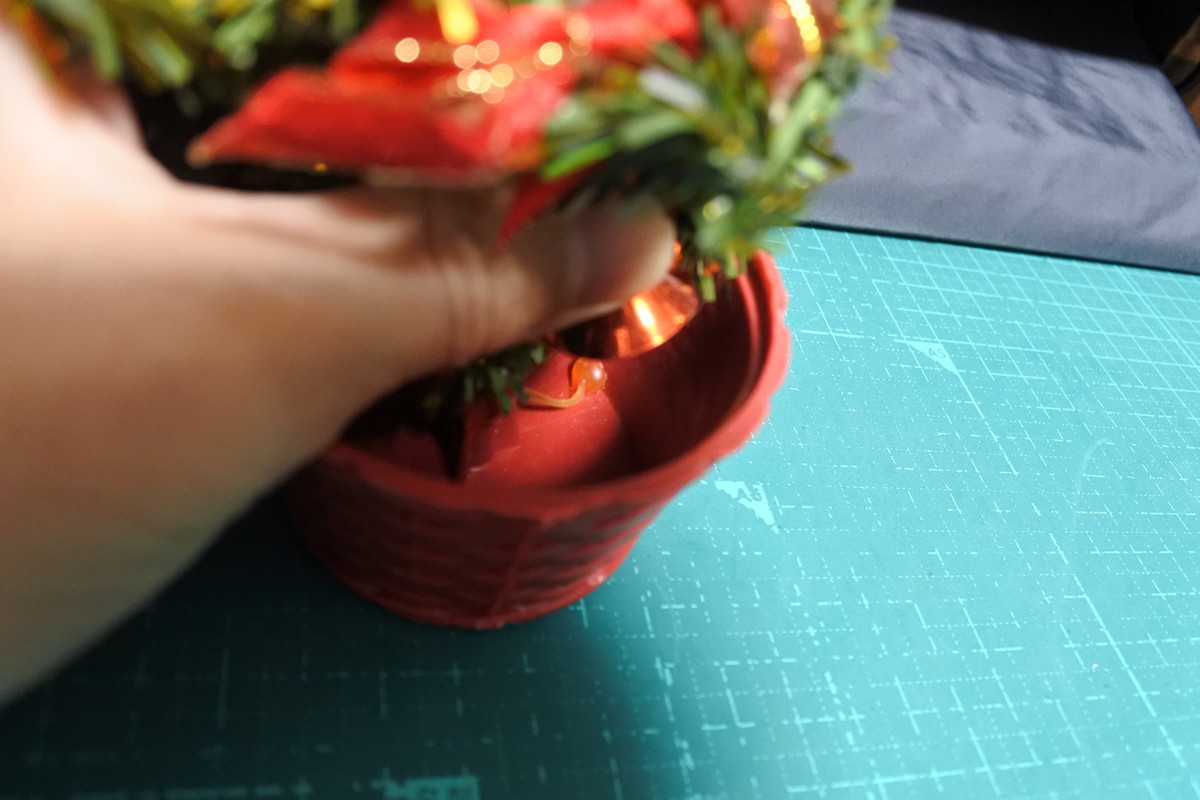

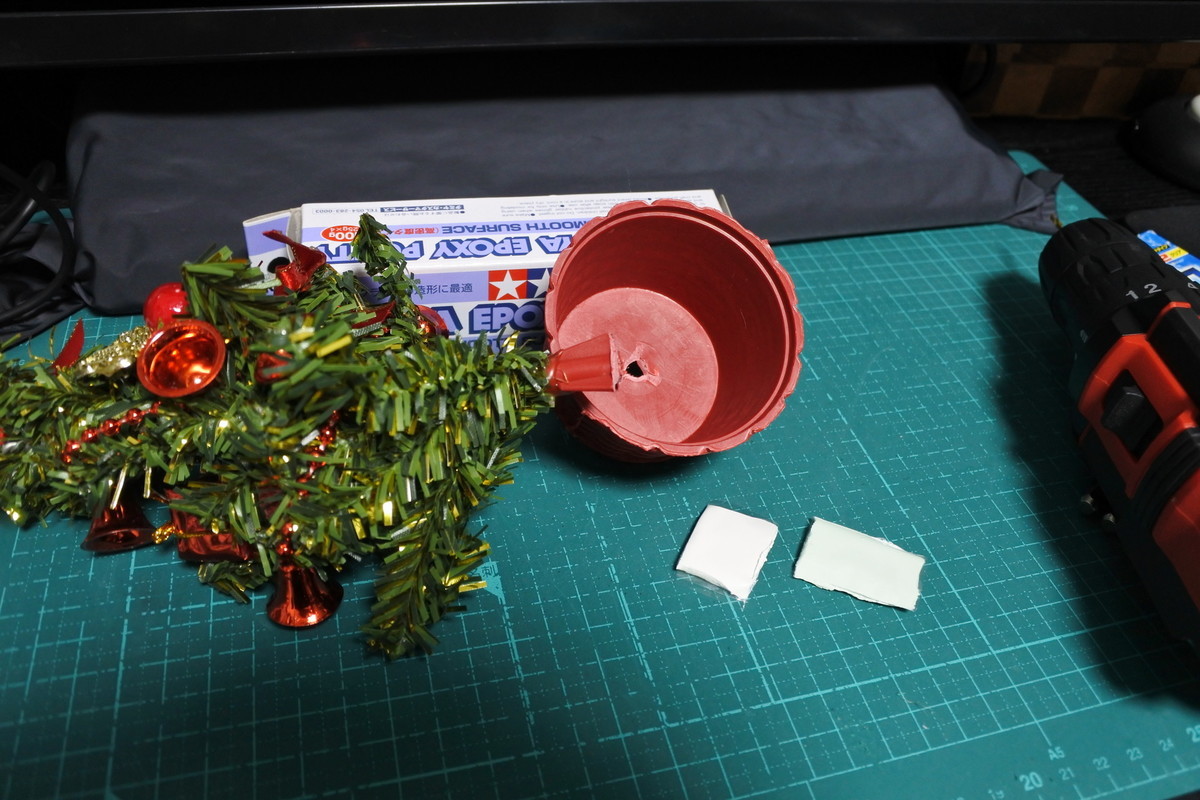

f:id:mnishikawa:20201010153626j:plain

ツリーと植木鉢の分離

穴埋めとツリーの固定用にタミヤのエポキシパテで土台のパーツを作りました。

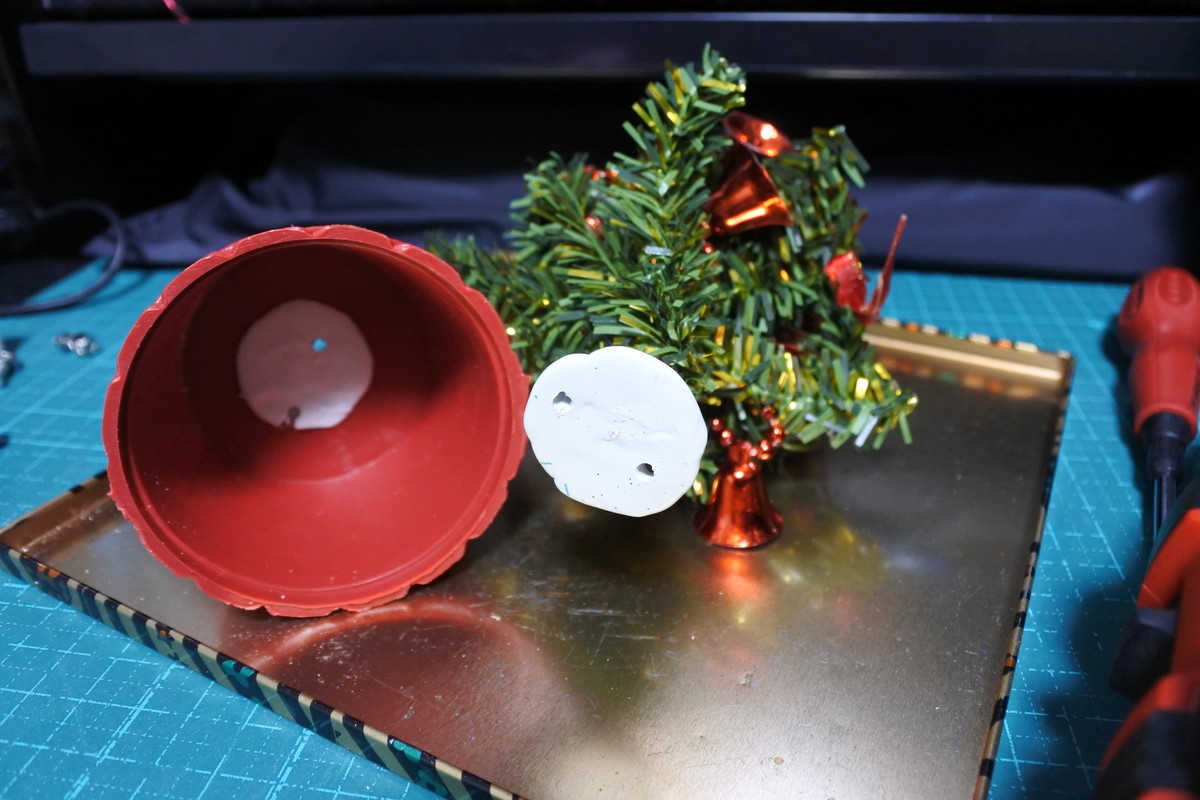

f:id:mnishikawa:20201017102702j:plain

ネジ穴の加工

1~2日で固まりますので、ネジ穴(直径3mm)を2箇所空けてしっかり固定できるようにしました。

後ほど、イルミネーションとサウンド制御用基板・スイッチ類を実装する箱も、3mmのボルト・ナットを使い、このネジ穴を貫通させて固定します。







クリスマスサウンドICの制御基板の設計

クリスマスサウンドを流すために、「HK326-2」というサウンドICを使いました。秋月電子通商で2020年10月現在、1個170円で購入できます。25曲のクリスマスソングが入っていて、再生モード選択、再生状態LED制御なども可能です。特にマイコンは付けずに、このICだけで今回の作品を作りました。

メロディICの回路はこちらです。

f:id:mnishikawa:20201018101026j:plain

メロディICの回路図

回路図データはgithubに公開していますので、拡張される方はご利用ください。

github.com



この回路図に加え、最終的にはイルミネーションLEDを8個並列でつなぐので、電流変化に耐えるためにバイパスコンデンサ(47μF)をIC電源近くに実装しています。

ブレッドボードへの実装例はこちら。

f:id:mnishikawa:20201003130109j:plain

メロディIC回路の実装例

このテスト回路でテストしている様子はこちらの動画でご覧いただけます。


クリスマスソング25曲入りIC「HK326-2」サンプル実装と連続再生テスト





イルミネーションLEDの設計・実装

次に、クリスマスツリーの電飾用のイルミーネーションLEDの設計です。

設計と言っても、電源を投入するだけで使えるマイコン内蔵のイルミネーションLEDがありましたので、こちらを使用しました。

akizukidenshi.com



秋月電子で、2020年10月現在、1個40円で購入できます。

マイコン内蔵ということでどこまで制御しているのかはデータシートから読み取れませんでしたが、テストで動かしてみたところ、電源直接接続だと定格以上の電流が流れてしまうようで、通常のLEDと同じく電流制限抵抗を付けたほうが良さそうです。今回は電源を5Vとしたので定格の20mAに抑えるように220Ωの抵抗をそれぞれのイルミネーションLEDの前段に実装しています。

ブレッドボードへの実装例はこちら。

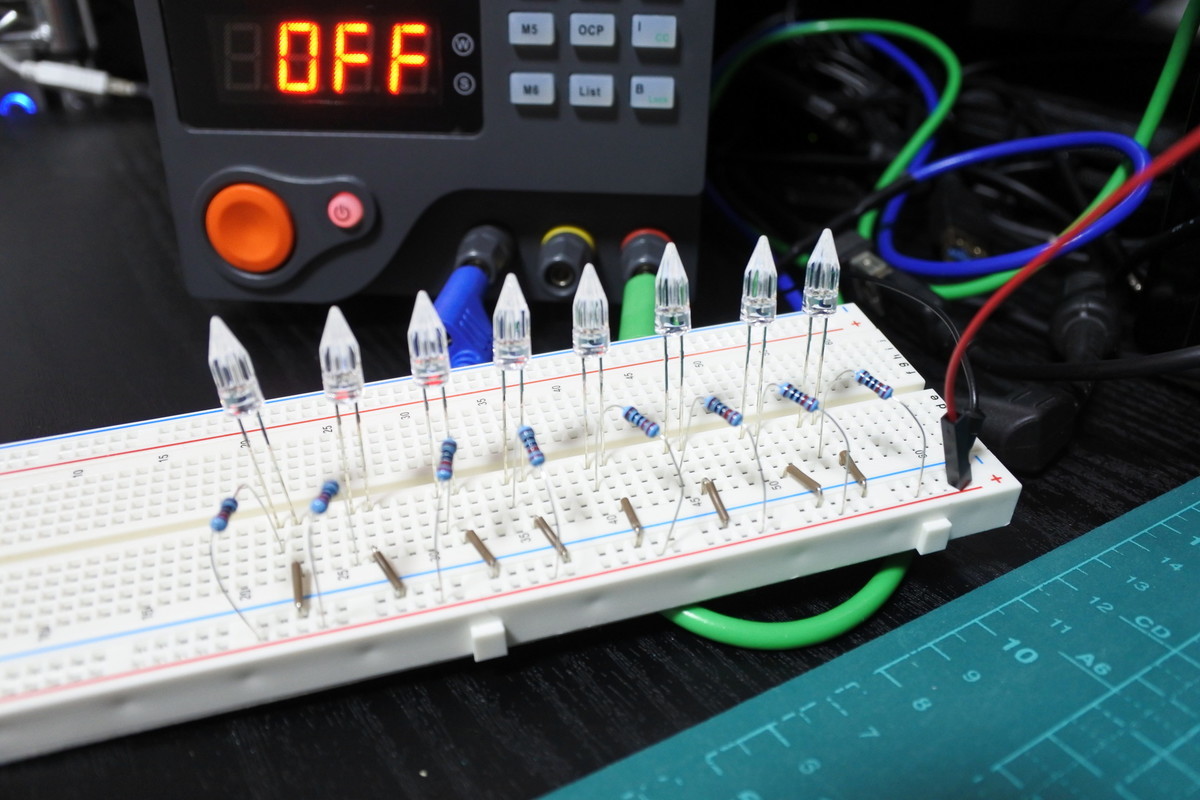

f:id:mnishikawa:20201006195300j:plain

イルミネーションLEDのテスト実装

電源に並列で好きな数のLEDを実装できます。(もちろん、LEDの数だけ電流が流れますので相応の電源がいります。)

今回は小型のツリーなので8個並列にしました。今回の構成だと5V印加で50mAぐらいの電流で収まるようです。



このLEDをツリーの装飾に使うために、動線を接続します。また、ツリーに巻きつけてショートしないように、電極は収縮チューブで保護しておく必要があります。

今回は、ツリーの飾りにもなり取り回しもしやすいエナメル線を使いました。

導線をイルミネーションLEDの電極に巻きつけたあと直接はんだ付けし、不要な線をカットして収縮チューブで保護、という手順で加工します。

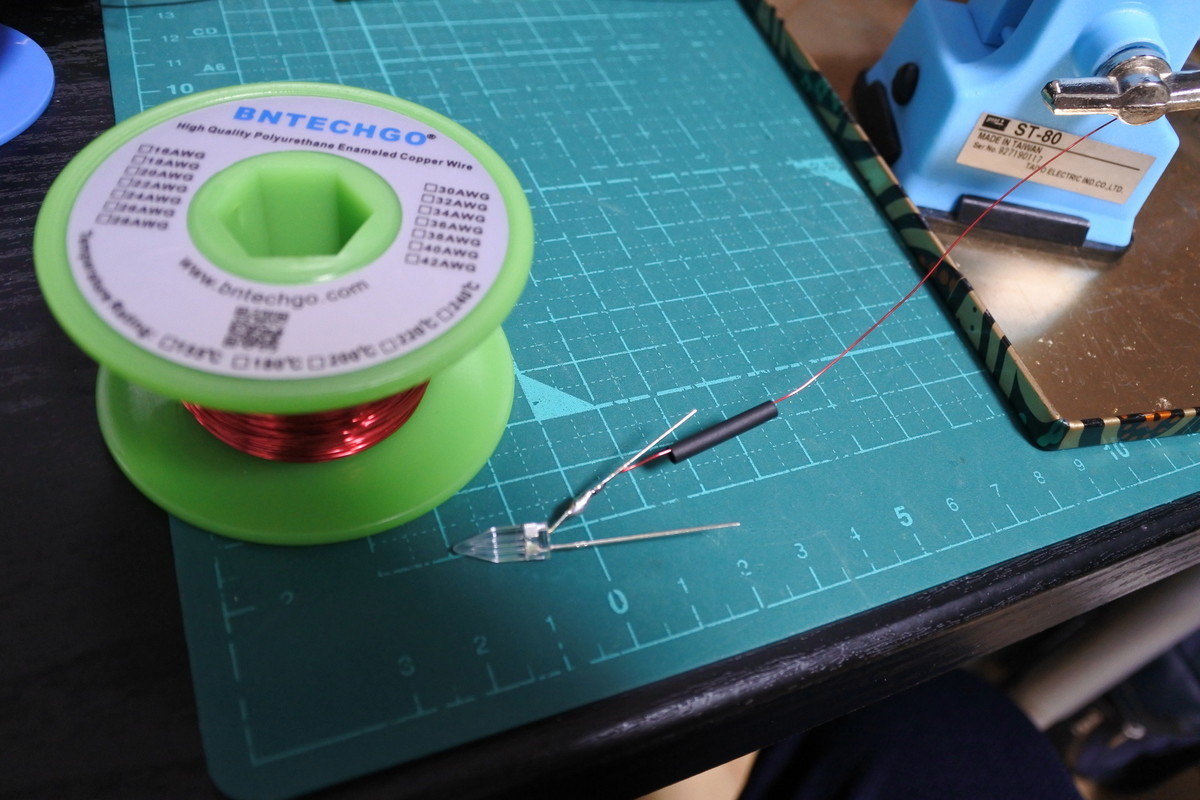

f:id:mnishikawa:20201011112918j:plain

LEDとエナメル線の接続

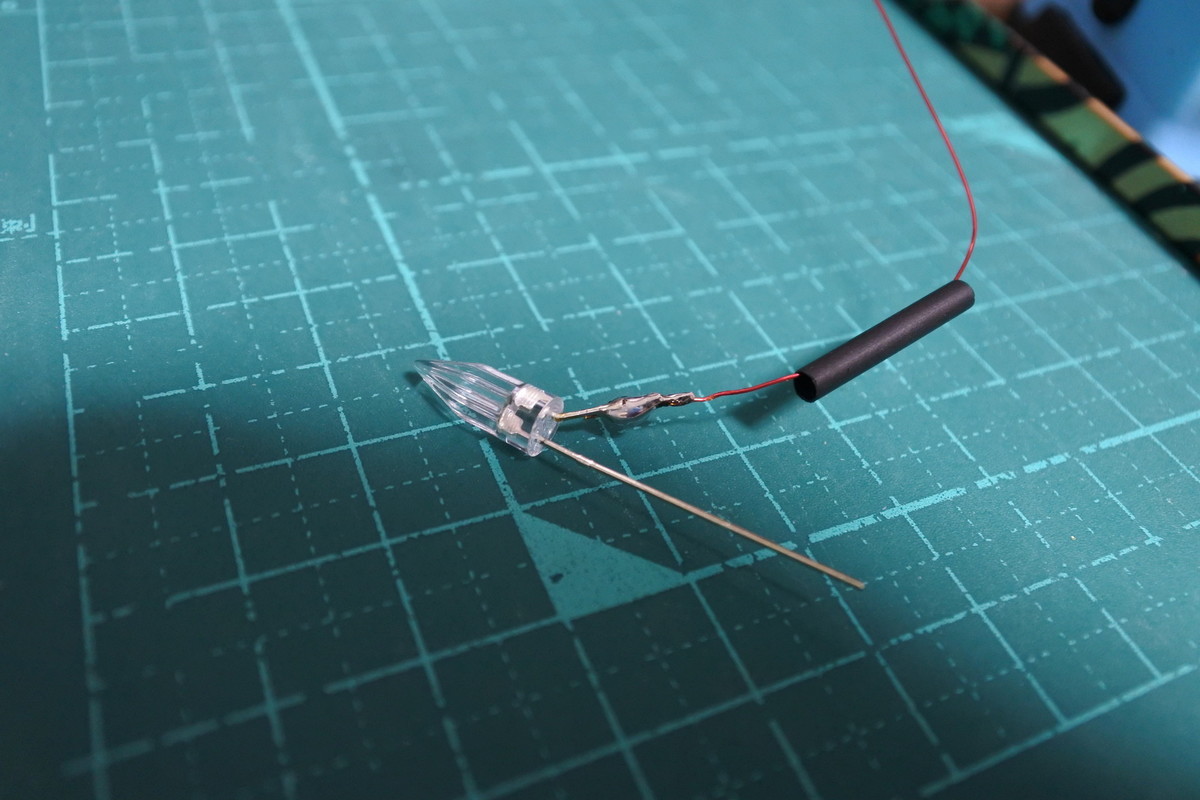

f:id:mnishikawa:20201011113009j:plain

LEDとエナメル線の接続

f:id:mnishikawa:20201011114101j:plain

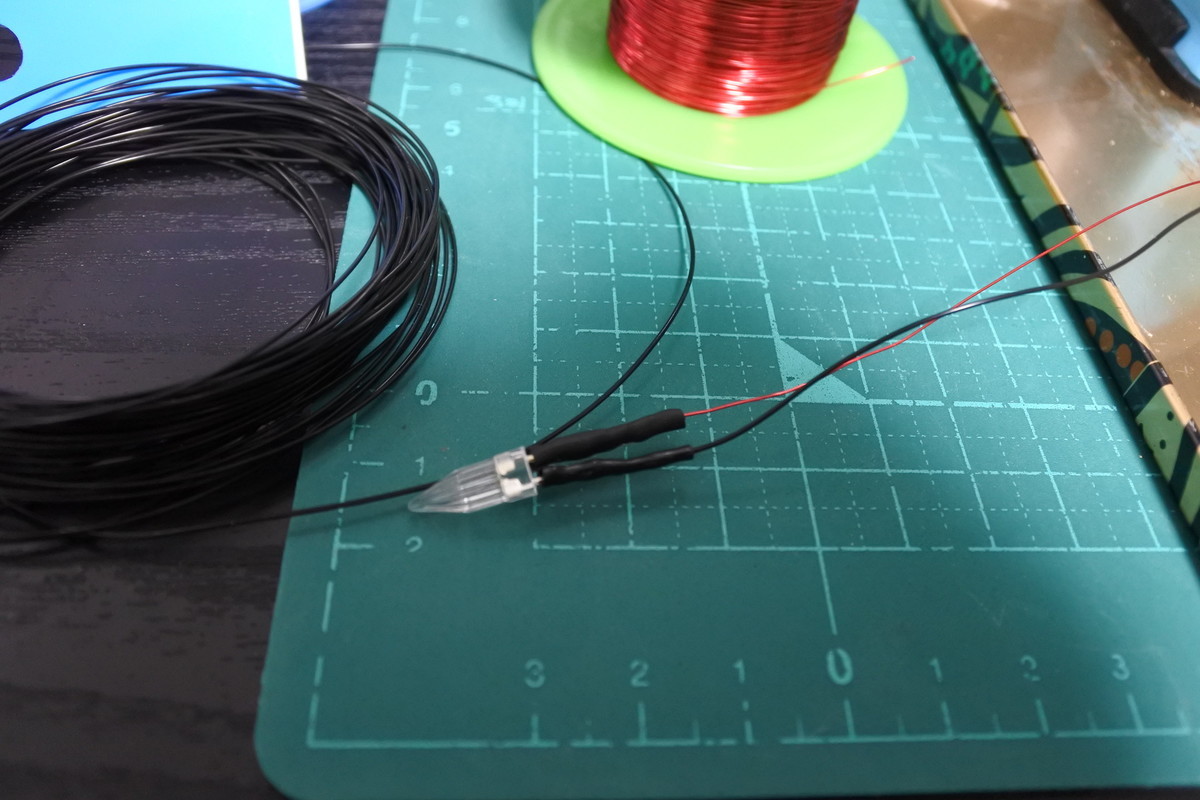

LEDとエナメル線の電極保護

エナメル線は電飾LED接続用なので導線の抵抗値も気にしなくても良く、ツリーに巻きつけるので長めに用意しておくと良いでしょう。

この加工をツリーに装着するLED分行います。

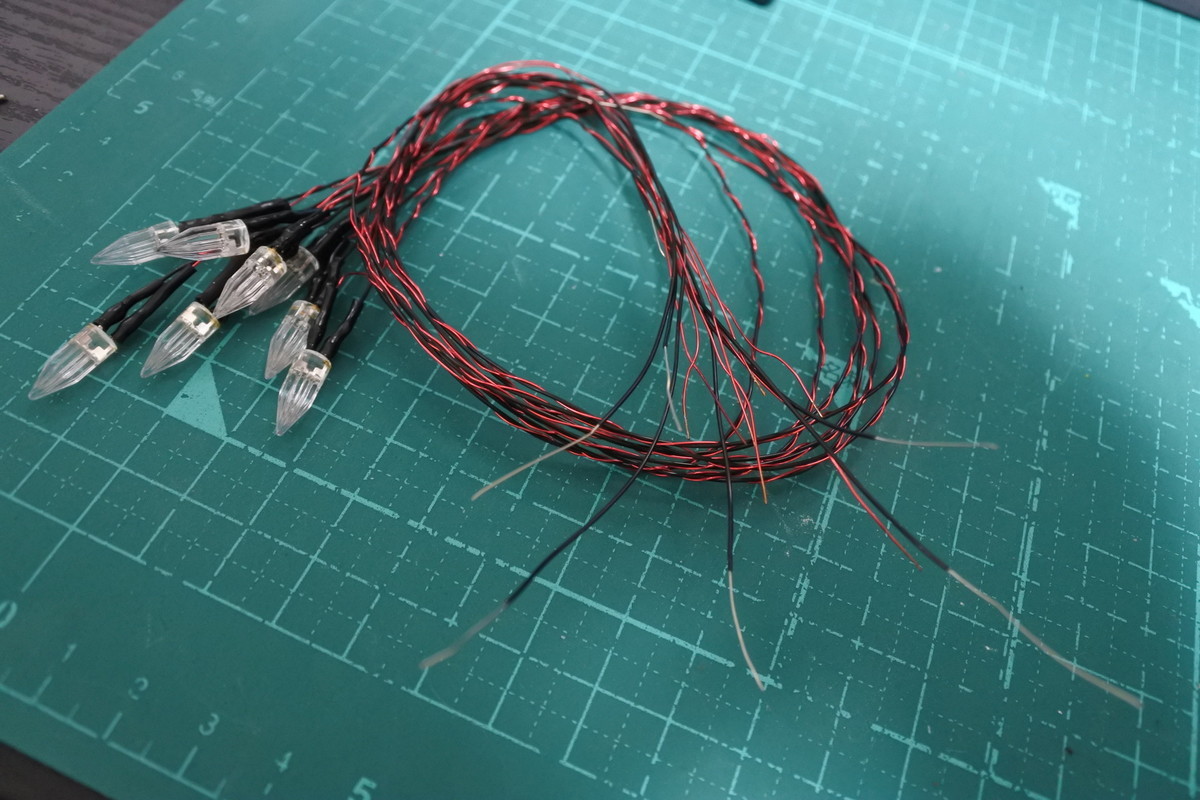

f:id:mnishikawa:20201011140218j:plain

イルミネーションLEDの導線加工

プラス側の電極はそれぞれの抵抗端子に接続しますが、GNDは共通なので束ねてはんだ付けしておきます。

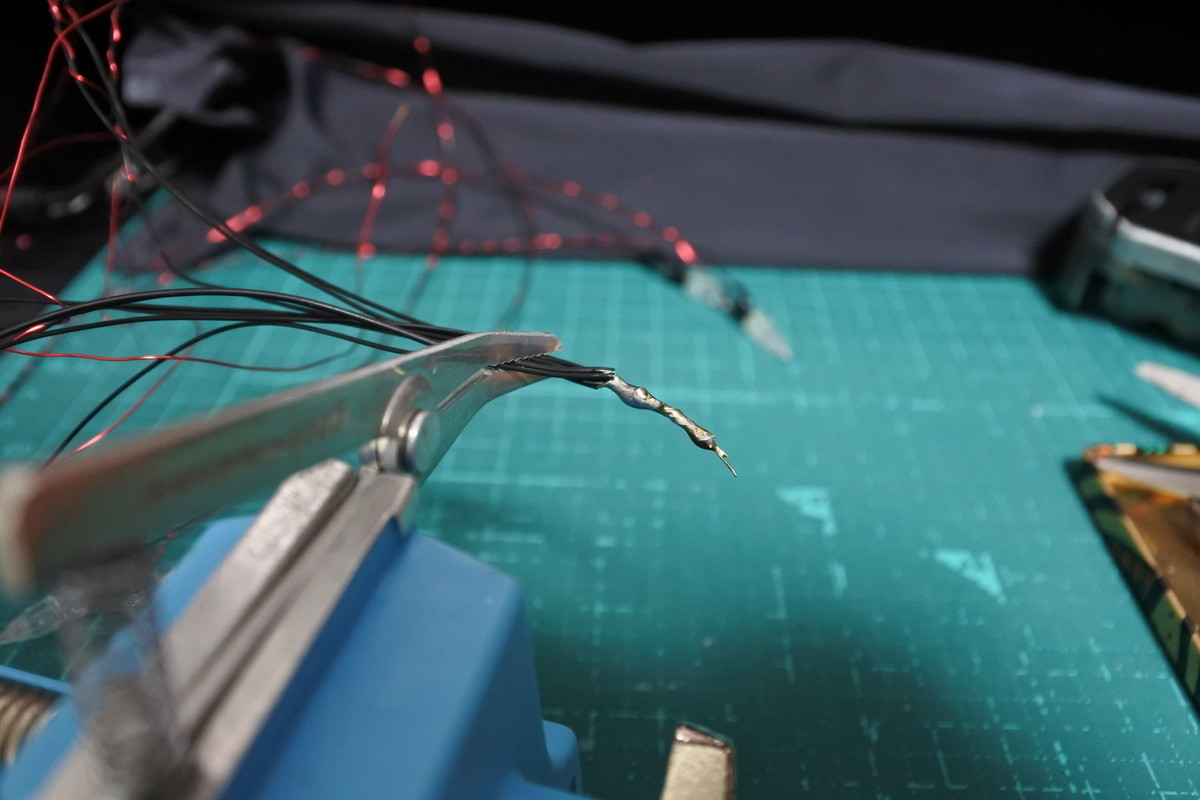

f:id:mnishikawa:20201011140840j:plain

GNDを束ねる



サウンドICとイルミネーションLED回路の結合

イルミネーションとサウンドを組み合わせて動作させてみます。

ブレッドボードを使ったサンプル実装はこちら。

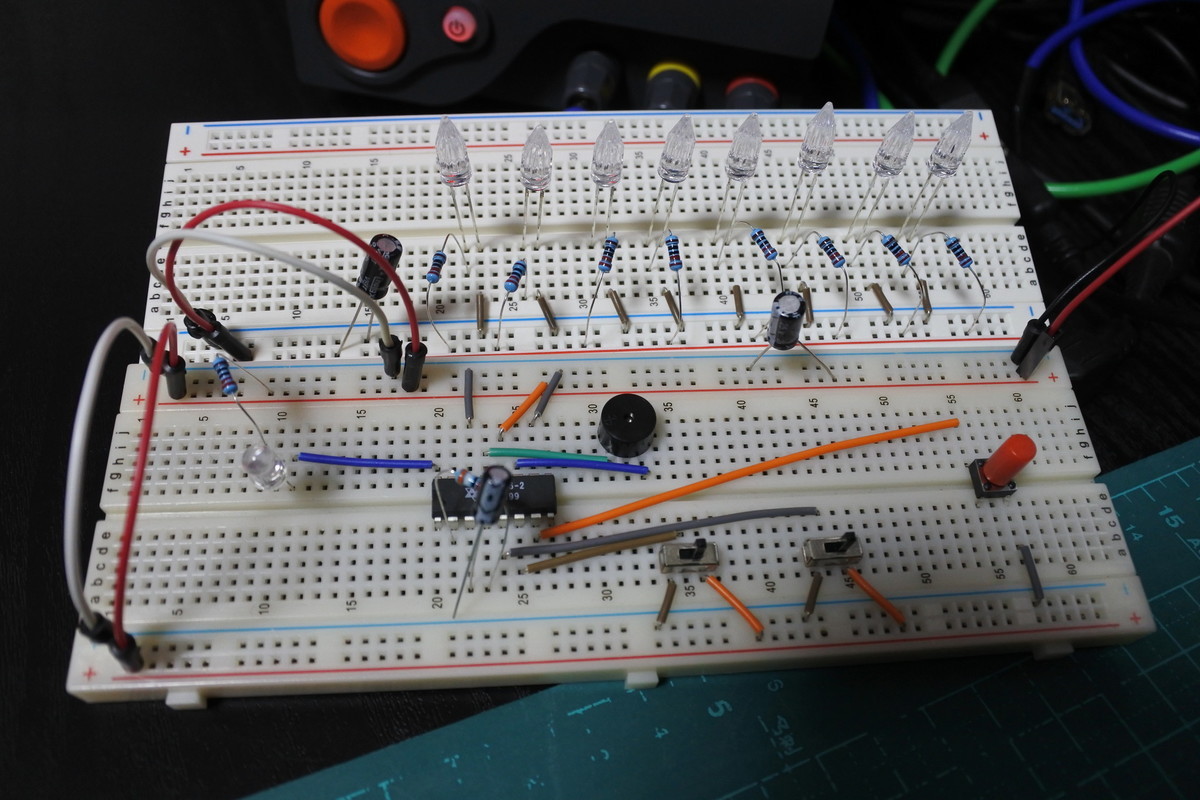

f:id:mnishikawa:20201006202504j:plain

サウンドIC・イルミネーションLED結合のテスト実装



動作の様子は動画でもご覧いただけます。


【クリスマス準備】RGBイルミネーションフルカラーLED「OST1MA58K1B」のテスト





LED・サウンド 制御基板の実装

設計・実装準備ができたら、制御基板を作成します。

サウンドICと制御用のスイッチ、イルミネーションLEDの電流制限抵抗・電源回路を制御基板としてまとめて実装することにします。LEDやスイッチの接続は、拡張・メンテナンスを考慮してコネクタを出すようにしました。

実装結果がこちら。

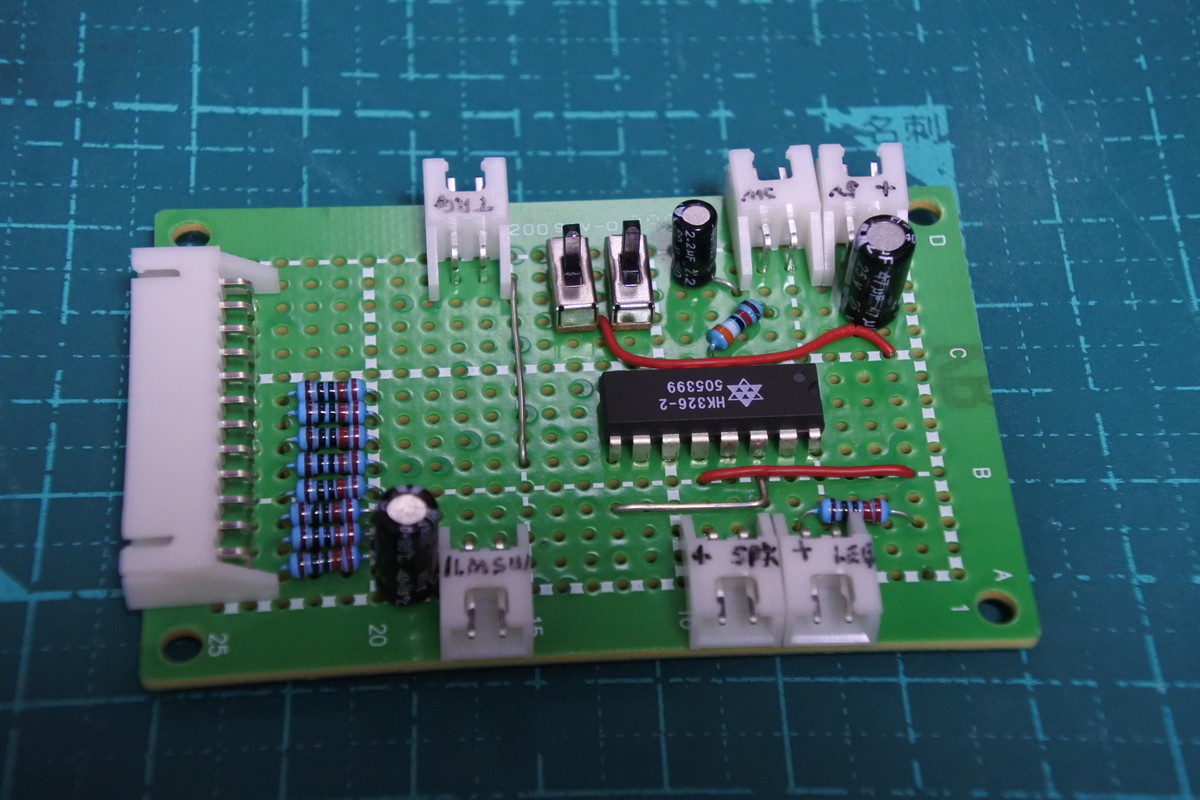

f:id:mnishikawa:20201011112237j:plain

LED・サウンド制御基板

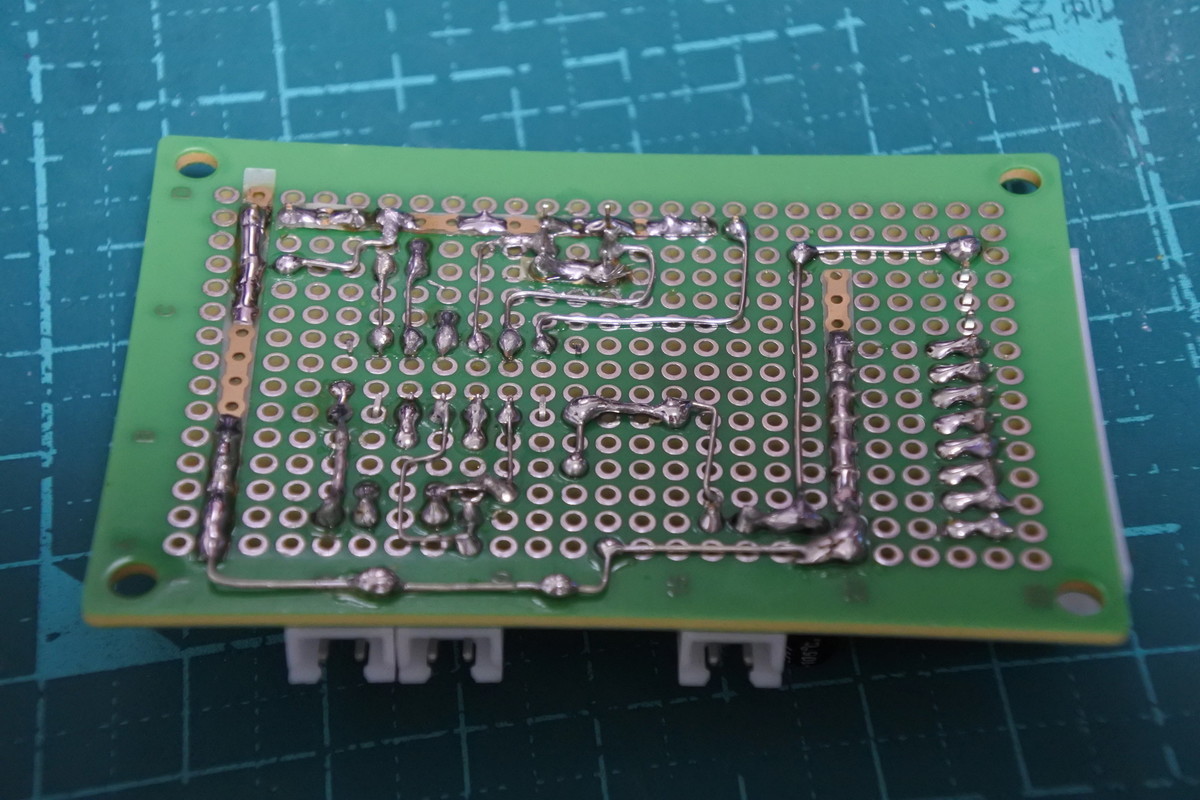

f:id:mnishikawa:20201011112301j:plain

LED・サウンド制御基板(裏側)



制御ボックスの加工と実装

制御基板ができたら、それを収める箱を加工します。

ちょうどよいサイズのチョコレートの箱があったのでこれを利用しています。

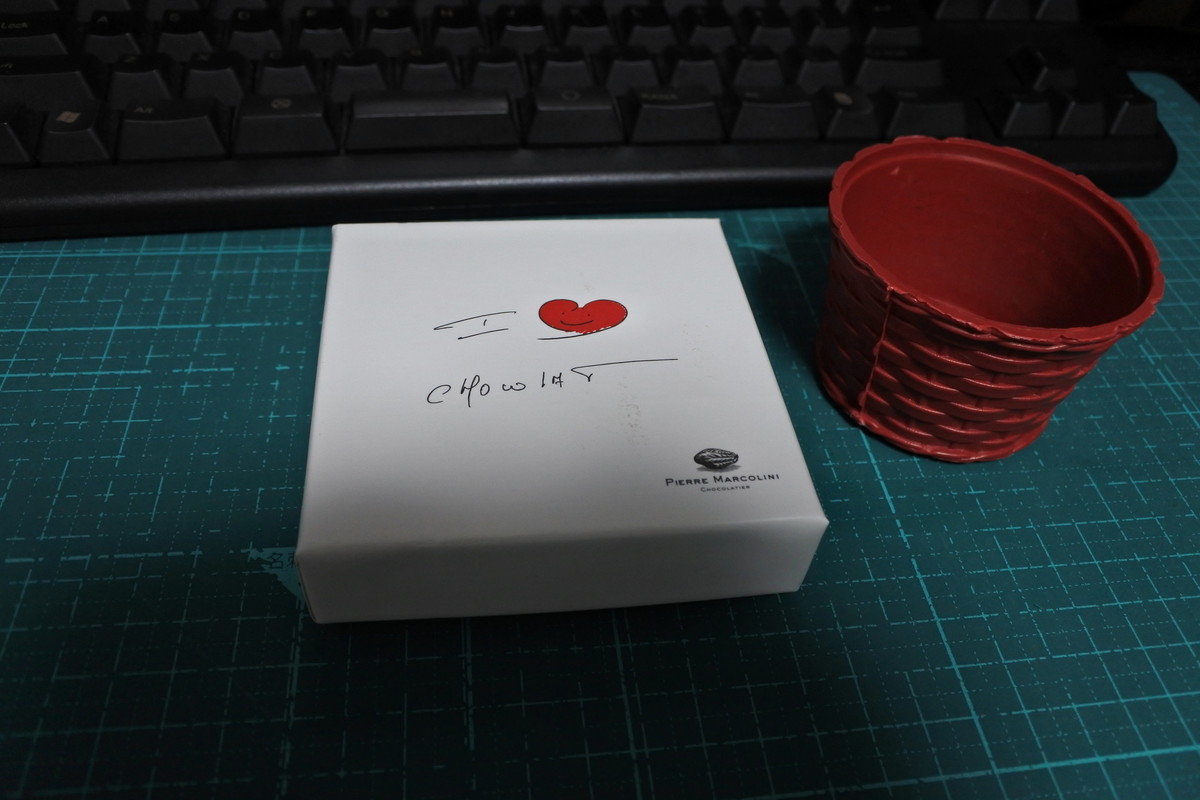

f:id:mnishikawa:20201010160151j:plain

制御基板・スイッチを収めるチョコレートの箱

基板・配線が収まり、近いサイズのものがあれば、何でもOKです。

クリスマスグッズなのでデザイン優先で探しましょう。

f:id:mnishikawa:20201010162142j:plain

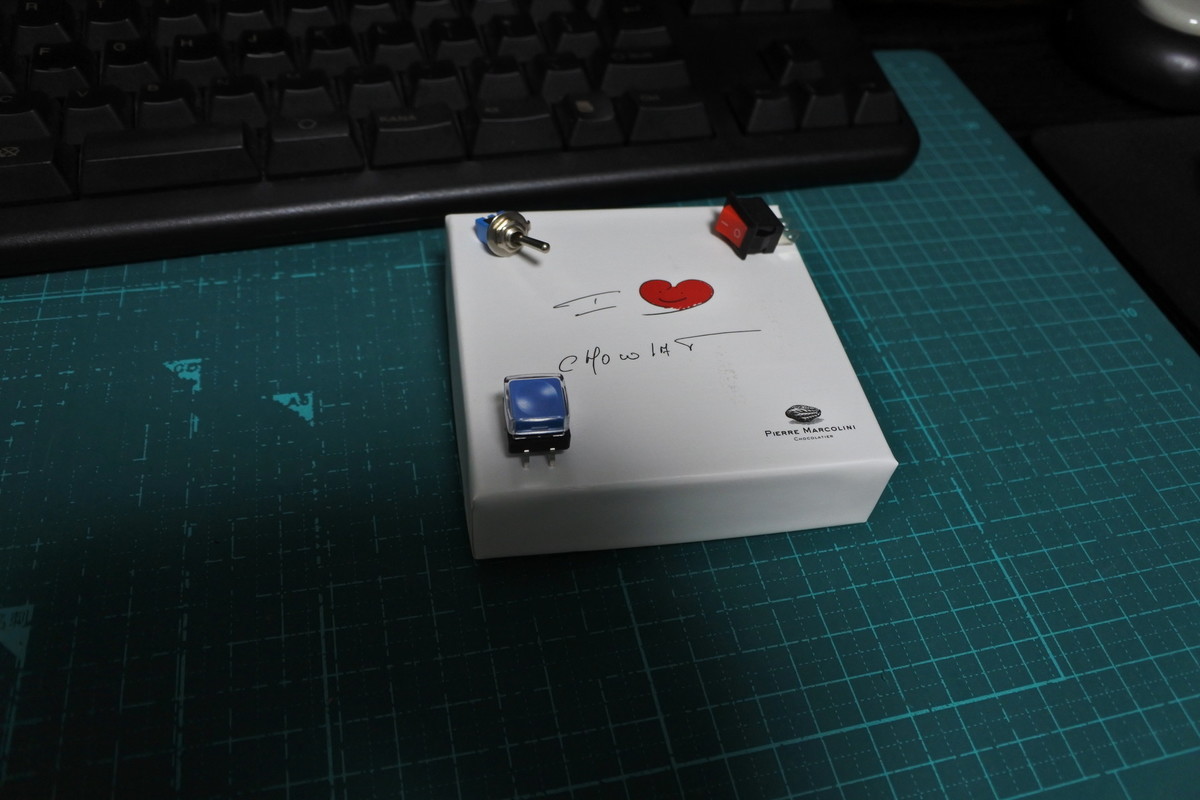

スイッチの配置

この箱にスイッチの配置を考え、穴を空けます。

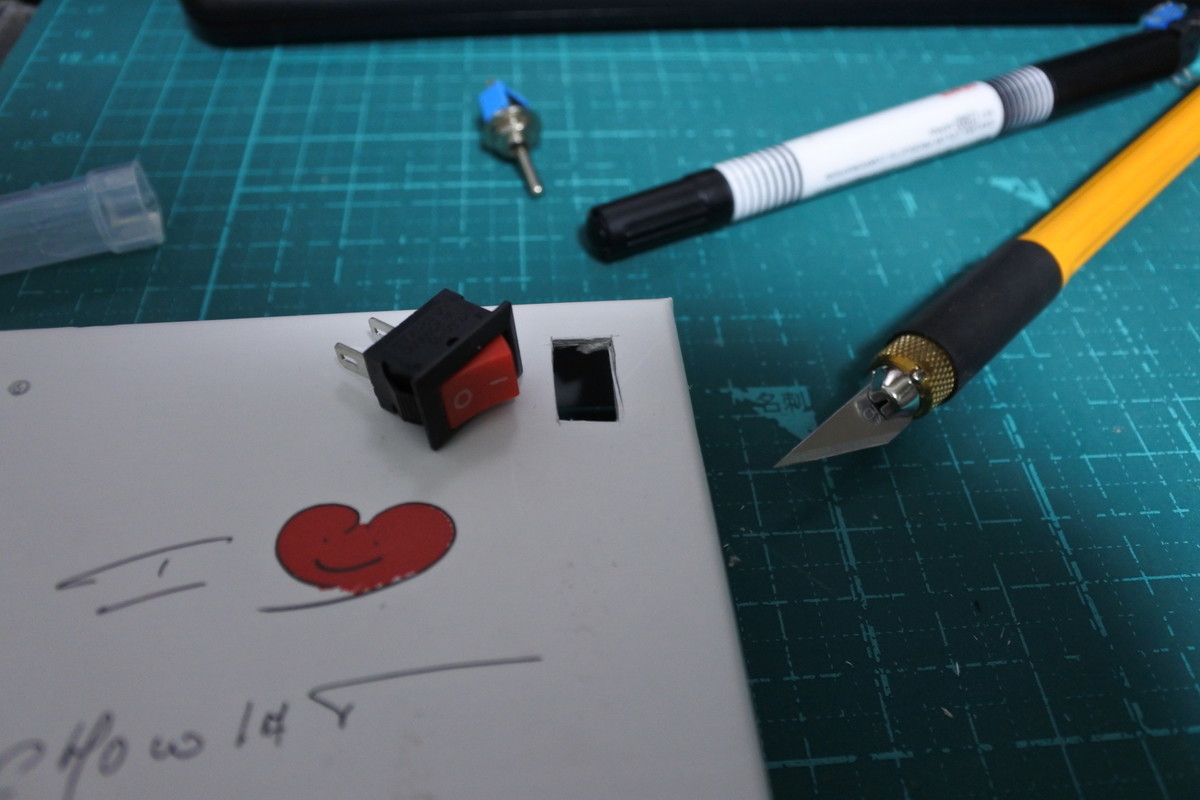

f:id:mnishikawa:20201010162808j:plain

スイッチ用の穴の加工

今回は丈夫な紙の箱だったので四角い穴はクラフトナイフで、丸い穴は木材加工用のドリルで簡単に加工できました。

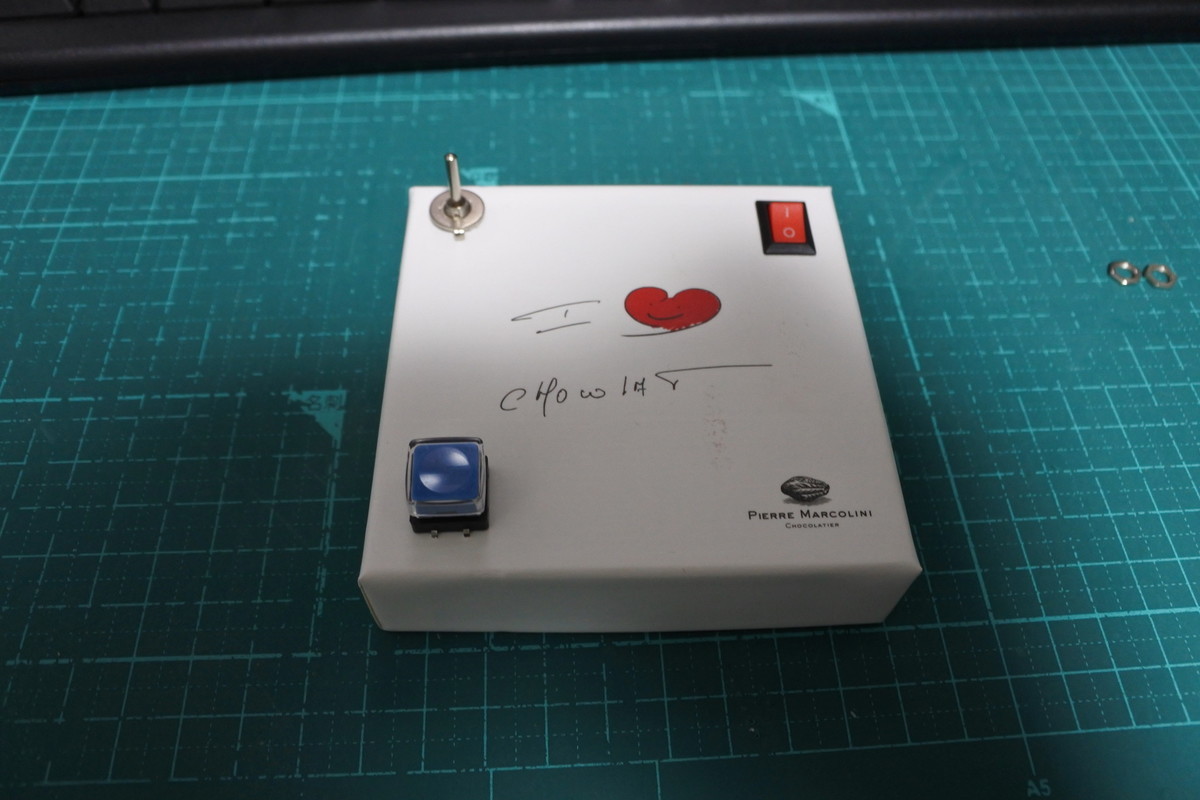

f:id:mnishikawa:20201010165544j:plain

スイッチ取り付け加工後の箱

次に、この箱にツリーの植木鉢部分を接合します。

ツリーの木と植木鉢の固定用に空けたネジ穴をこの箱の蓋にも貫通させることで固定しました。

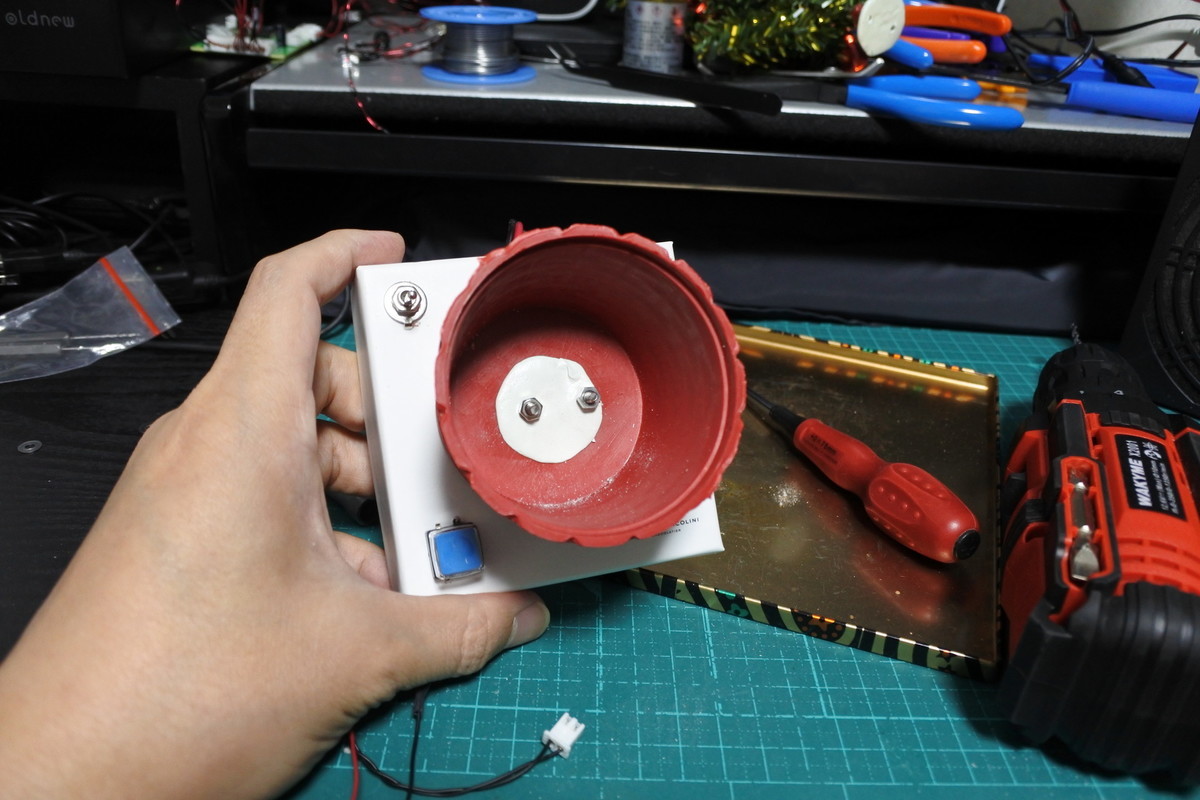

f:id:mnishikawa:20201017103121j:plain

制御基板の箱とツリー植木鉢をボルト・ナットで固定



固定ができたら、LED・スピーカーのケーブルを通す穴をドリルで空けます。

f:id:mnishikawa:20201017103858j:plain

ツリー用植木鉢と制御基板箱のケーブル用の穴

一番大きいスピーカーが通る直径1cmの穴を空ければLED(直径5mm)も含めて容易に通るようになります。

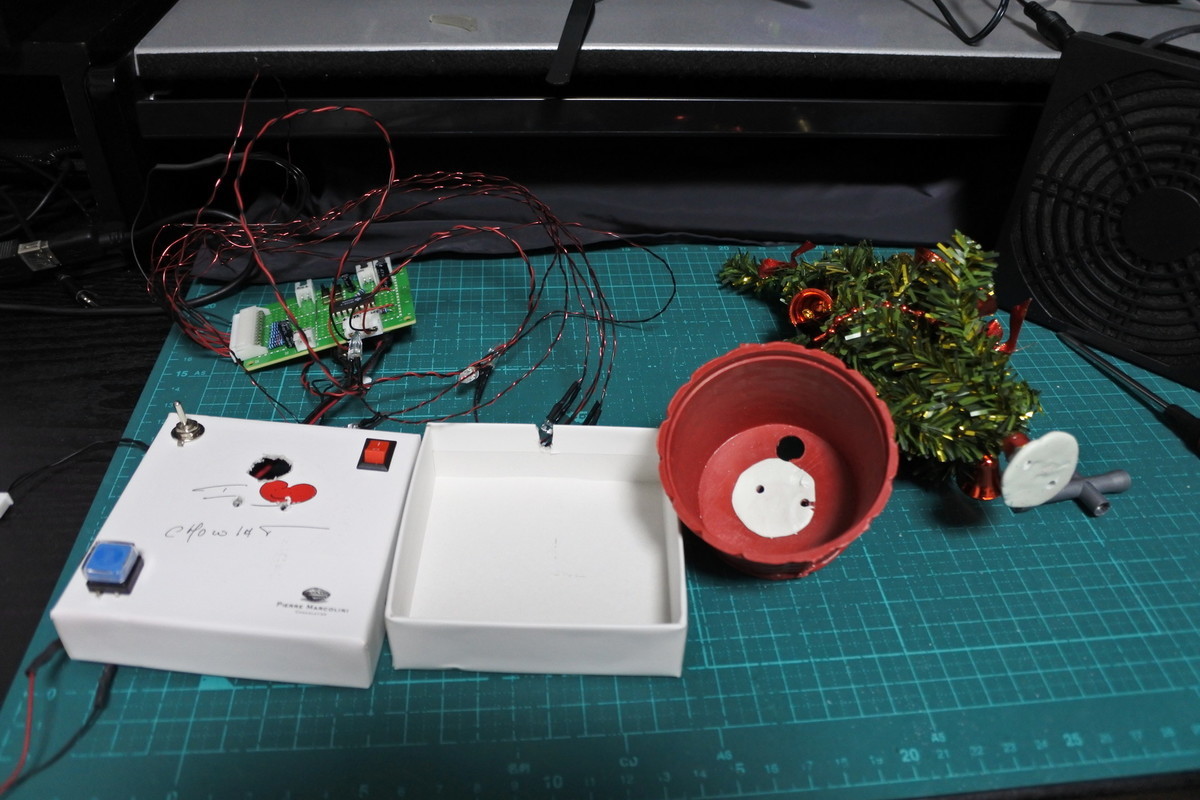

f:id:mnishikawa:20201017104920j:plain

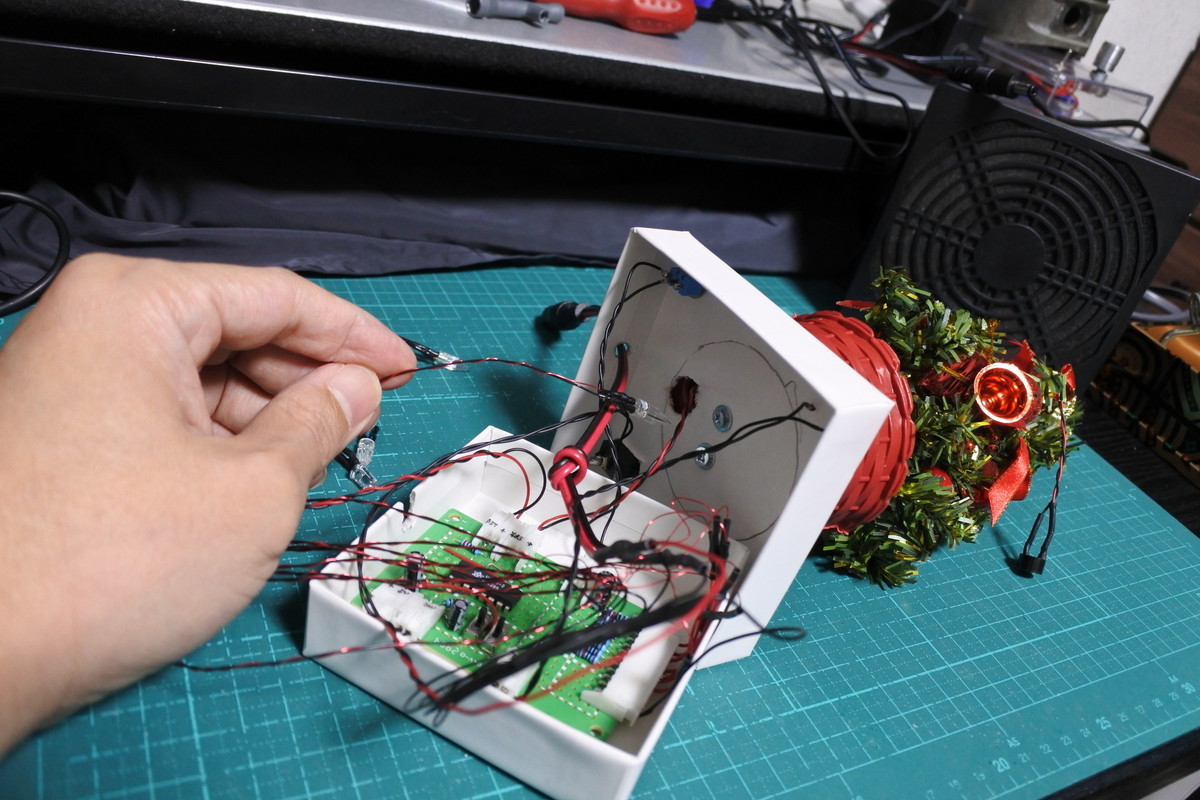

組み上げの様子

あとはケーブルを通し、ツリーを固定していきます。

f:id:mnishikawa:20201017110847j:plain

制御基板ボックスからケーブルを通す

一通りケーブルを通した結果がこちら。

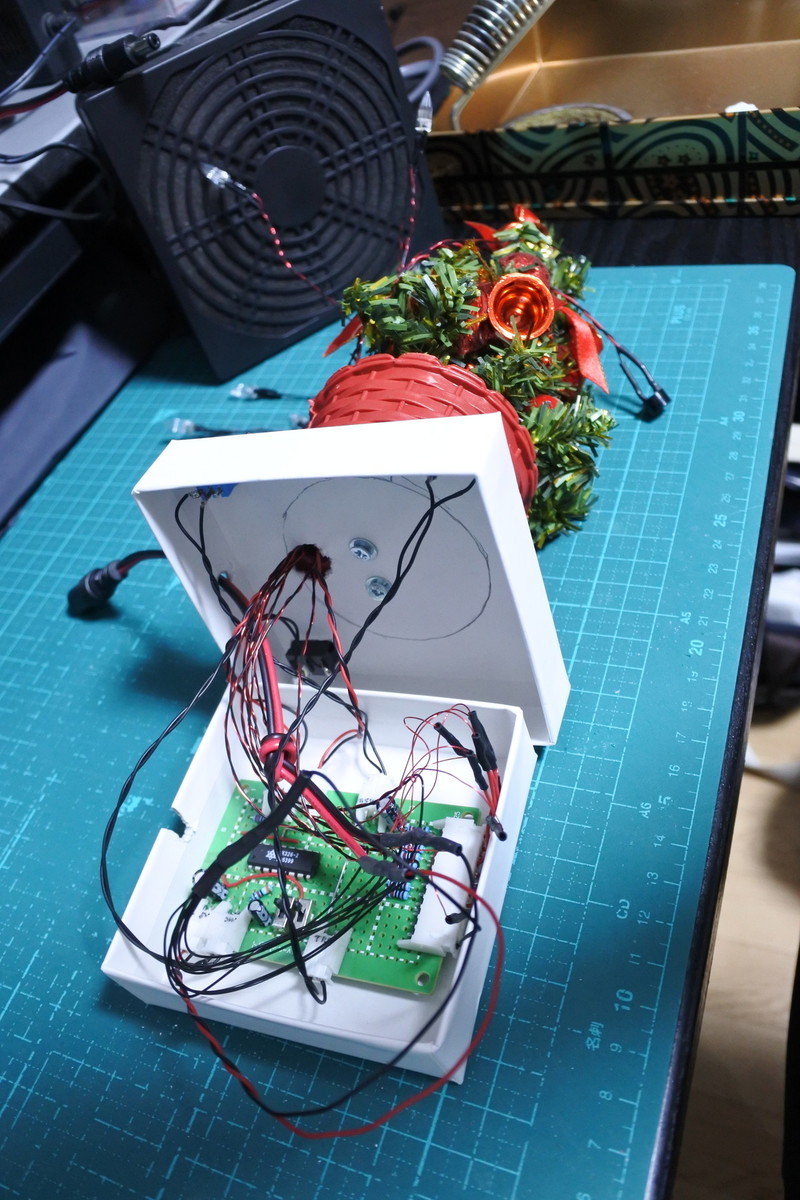

f:id:mnishikawa:20201017111113j:plain

ケーブルを通したあと

あとはケーブルを整理して蓋をします。





クリスマスツリーの装飾

イルミネーション LED、スピーカー、サウンド再生状態表示LEDをツリー上にまんべんなく配置するようにケーブルを巻き付けていきます。

f:id:mnishikawa:20201017170007j:plain

ケーブルをツリーにまきつける

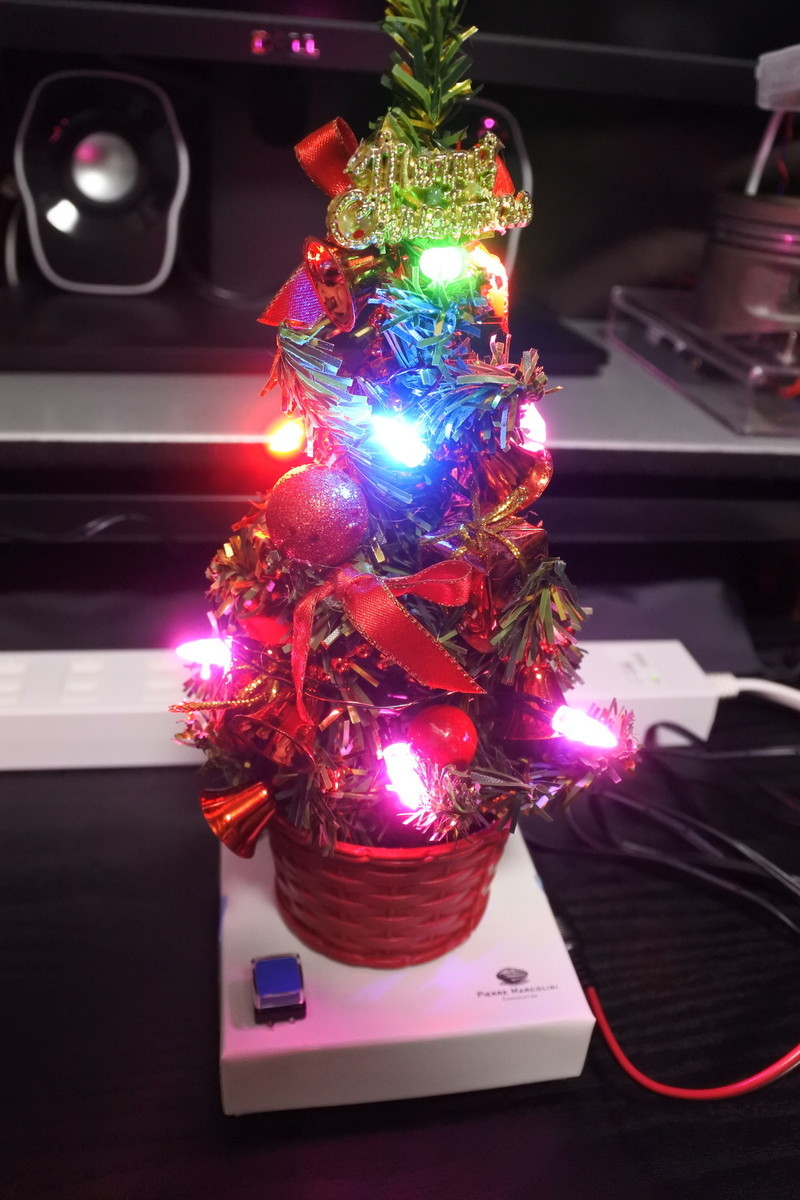

光ってる様子がこちら。

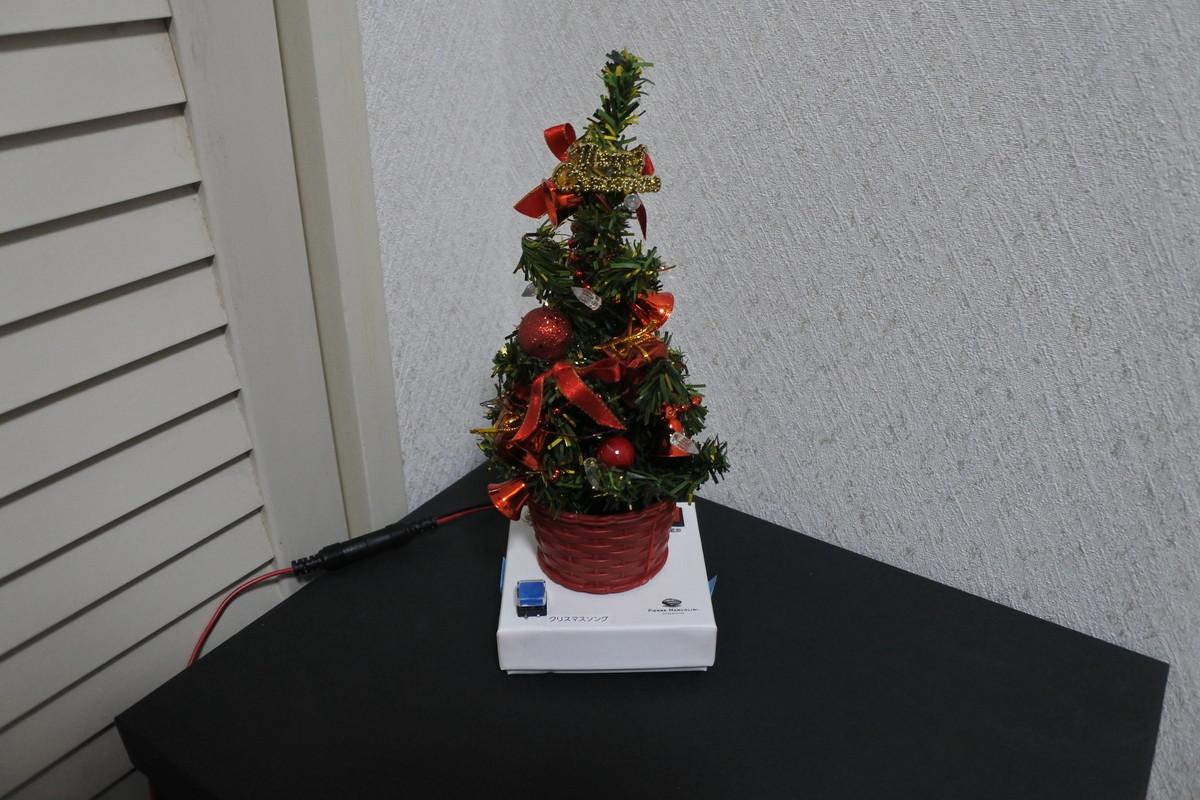

f:id:mnishikawa:20201017125550j:plain

光ってる様子

 好みに合わせて、うまく配置できたら完成です。



電源アダプタの用意

今回の制御基板は5Vで動作します。

サウンドIC、スピーカー、イルミネーションLEDが動作する電源を用意します。

LED8個の構成で、全部で100mAもあれば十分なのでUSB電源でもよかったのですが、結局ACアダプタがいりそうなので、ハードオフのジャンク品で拾ってきたACアダプタ(5V2A)のコネクタだけ加工して使用しました。

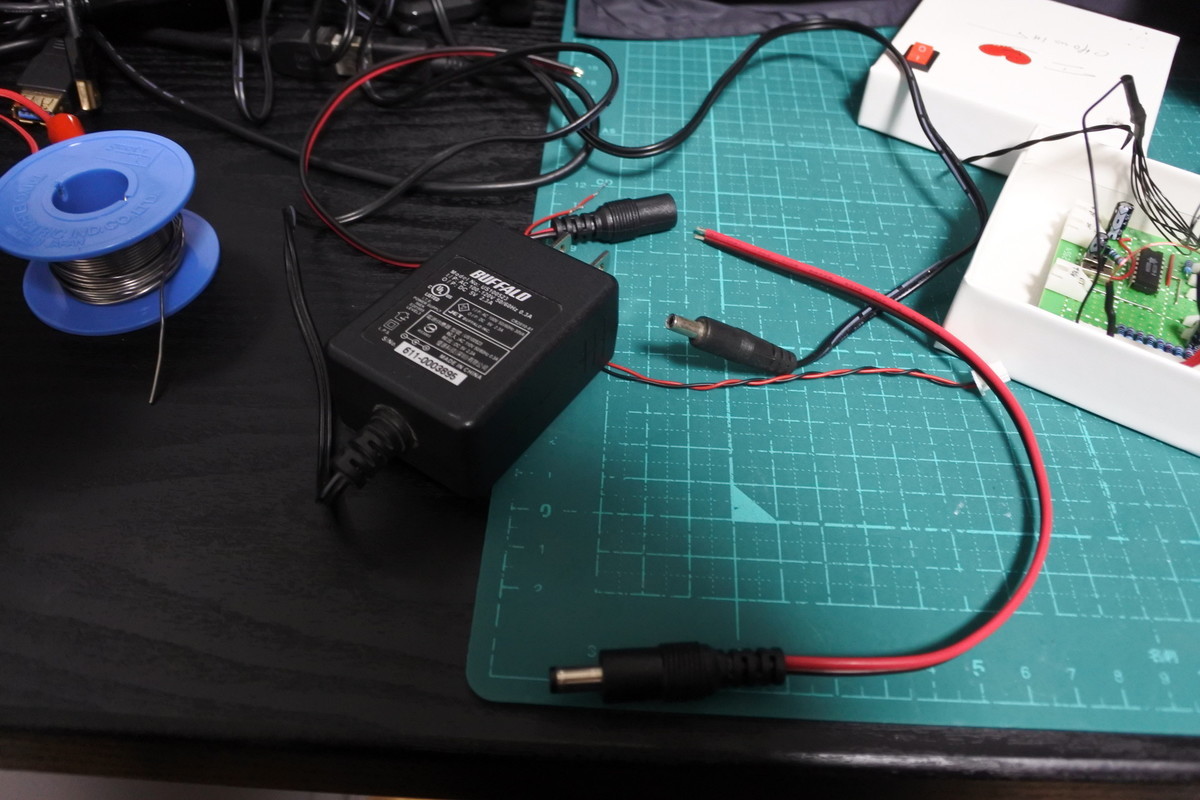

f:id:mnishikawa:20201017090308j:plain

ACアダプタの用意



まとめ

この構成は他のグッズにも組み込むことができそうなので、みなさんの身の回りのものもクリスマスっぽく演出できるかもしれません。みなさまの身の回りのグッズを電飾する際にぜひ参考にしてみてください。





主要なパーツリスト

最後に、今回使った主要なパーツリストをリストアップしておきます。



・メロディIC

akizukidenshi.com



・RGBイルミネーションフルカラーLED「OST1MA58K1B」

akizukidenshi.com



  •  抵抗



  • エナメル導線





・モード切替用小型スライドスイッチ



  • スイッチ



  •  LED



  •  ブレッドボード



  •  ユニバーサル基板



  • コネクタ





  • DCジャック



  •  エポキシパテ









はんだごてのコテ先を新品に交換

いつも使ってるはんだごてのコテ先が地中から発掘したかのような物体になってたので新品に交換。あたりまえですがめっちゃはんだ付けしやすくなりました。もっと早く交換したらよかった・・。

f:id:mnishikawa:20201012202850j:plain

使い込んだ半田ごてのコテ先

f:id:mnishikawa:20201012202914j:plain

新品のコテ先

f:id:mnishikawa:20201012203743j:plain

コテ先を新品にした半田ごて









【クリスマス準備】RGBイルミネーションフルカラーLED「OST1MA58K1B」のテスト

f:id:mnishikawa:20201007211553j:plain

フルカラーイルミネーションLED

クリスマスに向けて電子ガジェット作りを進めています。
綺麗なイルミネーションをお手軽に実装できるパーツとして、RGBイルミネーションフルカラーLED「OST1MA58K1B」を紹介します。
マイコンを内蔵しており、5V電源と抵抗(念の為、電流制限抵抗)を挟むだけでいろんな色にゆっくり変化していってくれます。
今回はこれを小さなクリスマスツリーの装飾に使おうと考えているので、8個並列でつないだときの動作の様子と電流値の変化をテストしてみました。また、合わせて製作中のクリスマスメロディIC回路との連動もテストしています。

動作の様子はこちら。


【クリスマス準備】RGBイルミネーションフルカラーLED「OST1MA58K1B」のテスト



クリスマスイルミネーション用のデバイスを検討されている方は参考にしてみてください。



RGBイルミネーションフルカラーLED「OST1MA58K1B」は、秋月電子で1個40円で入手できます。(2020年10月現在)

akizukidenshi.com





クリスマスメロディICの制御回路と動作情報は以下のブログを御覧ください。

mnishikawa.hatenablog.com



クリスマスソング25曲入りIC「HK326-2」サンプル実装と連続再生テスト

10月に入りましたのでクリスマス商戦に向けたガジェットの製作に着手しました。
100均のクリスマスツリーをベースに、イルミネーションとクリスマスソングで職場のみなさんを和ませるクリスマスツリーを作ろうと思います。
まずは、クリスマスソング再生を行うためのICを選定し、試作を作ってみました。
クリスマスソングが25曲入ったメロディIC「HK326-2」です。2020年10月3日現在、秋月電子で170円で売っています。

f:id:mnishikawa:20201003181655j:plain

HK362-2

ここでは、サンプル回路を参考に、25曲を繰り返し連続再生する設定にしています。
ブレッドボードでのサンプル実装と回路図、内蔵している25曲を再生している様子をビデオにしました。


クリスマスソング25曲入りIC「HK326-2」サンプル実装と連続再生テスト



回路図はGithubに公開しています。

github.com


クリスマスソング再生できる小型・省電力ICをお探しの方は是非参考にしてみてください。



最後に、今回の工作で用いた主要なパーツへのリンクをリストアップしておきます。



・メロディIC

akizukidenshi.com





  •  抵抗







・モード切替用小型スライドスイッチ





  • スイッチ



 ・LED



 ・ブレッドボード







100円のシガーソケット用USB充電器からDCDCコンバーターモジュールを取り出す

f:id:mnishikawa:20200921130855j:plain

100均のシガーソケット用USB充電器
100均(セリア)で100円で売ってる「シガーソケット用USB」充電器を分解して動作確認してみました。12V→5Vの降圧DCDCコンバーターモジュールが小さくてシンプルな基板になって収まっていました。
出力電圧5Vの降圧スイッチングレギュレータモジュールは300円~500円ぐらいで売られていますので、入力電圧12Vで出力電圧5Vの目的がぴったり合えばかなりお得な部品取り商品になると思います。

簡単な分解手順、動作確認の手順は次の動画から御覧ください。
